Ротаметр — прибор для измерения расхода рабочей среды по положению поплавка в измерительной трубке. Такие поплавковые расходомеры применяются для контроля потока жидкости или газа в технологических, инженерных и промышленных системах.
Принцип работы позволяет визуально определить текущее значение расхода по шкале прибора. Конкретный ротаметр необходимо подбирать под рабочую среду, требуемый диапазон измерения, давление, способ подключения и условия эксплуатации.
В каталоге FLD представлены различные исполнения поплавковых расходомеров, включая серии DS, FAC, FAC200 и RM, а также регуляторы расхода RP. Для отдельных серий предусмотрены варианты для воды и воздуха.
Основным элементом ротаметра является измерительная трубка с поплавком. Рабочая среда проходит через прибор и воздействует на поплавок. При изменении потока его положение внутри трубки также изменяется.
По положению поплавка относительно шкалы определяется значение расхода. Поэтому для корректного измерения необходимо использовать прибор, рассчитанный на конкретную среду и диапазон.
Конструкция конкретной модели может отличаться, поэтому параметры трубки, поплавка, корпуса и подключения следует проверять по технической информации выбранной серии.
Ротаметр используется для контроля расхода среды, проходящей через систему. На странице представлены модели для воды и воздуха, поэтому при выборе важно заранее определить, с какой именно средой будет работать оборудование.
Не следует использовать шкалу или конфигурацию, рассчитанную на одну среду, для другой без проверки технической документации. Характеристики потока жидкости и газа различаются и учитываются при подборе прибора.
Ротаметр для воды применяется в системах, где необходимо визуально контролировать расход жидкости. На странице FLD представлены исполнения для воды в нескольких сериях, в том числе DS, FAC и RM.
При выборе необходимо определить требуемый диапазон измерения и проверить допустимые параметры конкретной модели. Также учитываются материал прибора, тип подключения и рабочее давление системы.
Если устройство устанавливается вместо существующего расходомера, желательно сравнивать не только присоединительный размер, но и диапазон шкалы и характеристики рабочей среды.

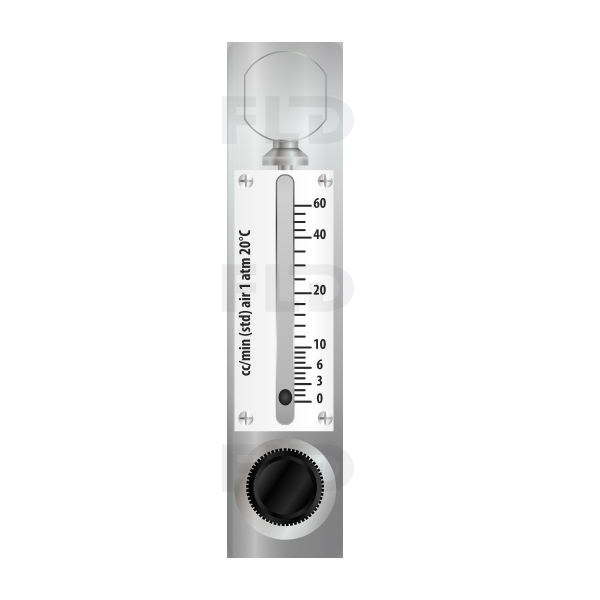

В каталоге также представлены ротаметры для воздуха. Такие исполнения доступны, например, в сериях DS, FAC и RM.
При работе с газом параметры прибора должны соответствовать условиям конкретной системы. Если необходимо измерять другой технический газ, а не воздух, возможность использования выбранной модели следует проверять отдельно.
Наличие шкалы для воздуха само по себе не означает универсальную применимость прибора для любых газов.

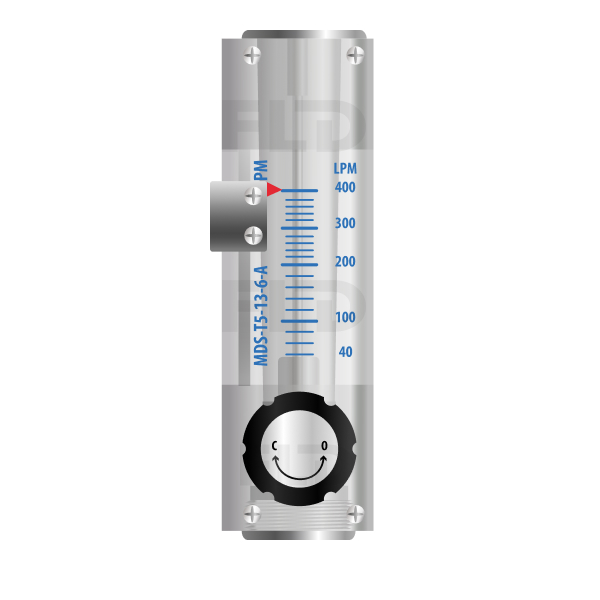

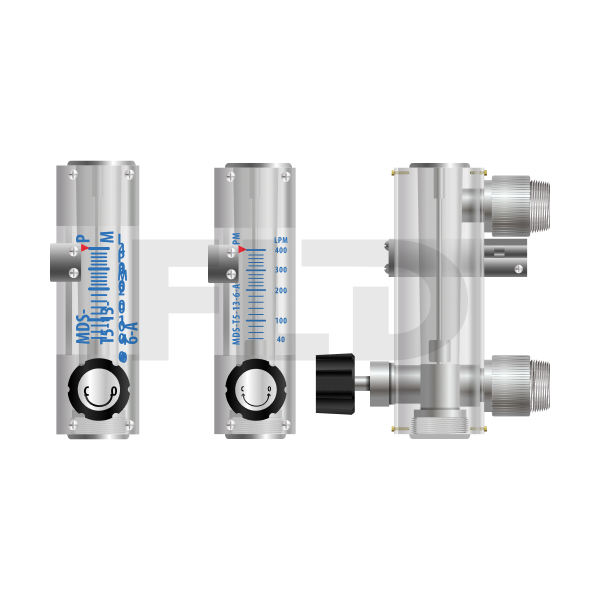

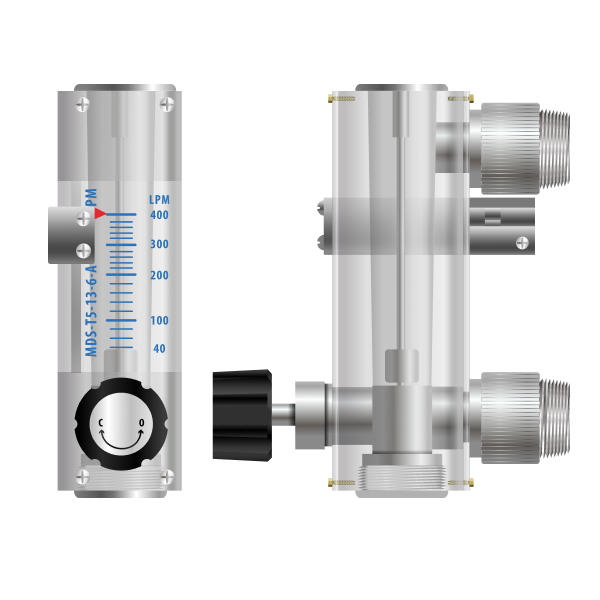

Серия DS включает акриловые расходомеры с концевыми выключателями. На странице представлены отдельные варианты для воды и воздуха.
Наличие концевого выключателя позволяет использовать прибор не только для визуального наблюдения за расходом, но и для формирования сигнала при достижении предусмотренного положения, если это соответствует выбранной конфигурации.
Точный диапазон измерения, тип подключения и другие характеристики необходимо определять по таблице конфигураций серии DS.

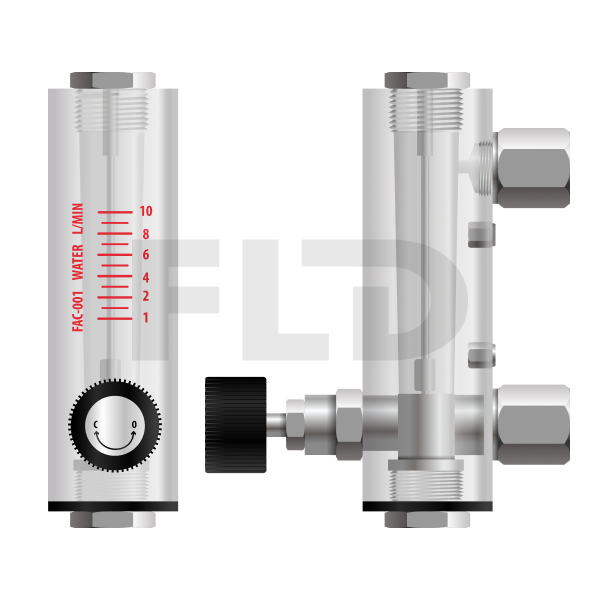

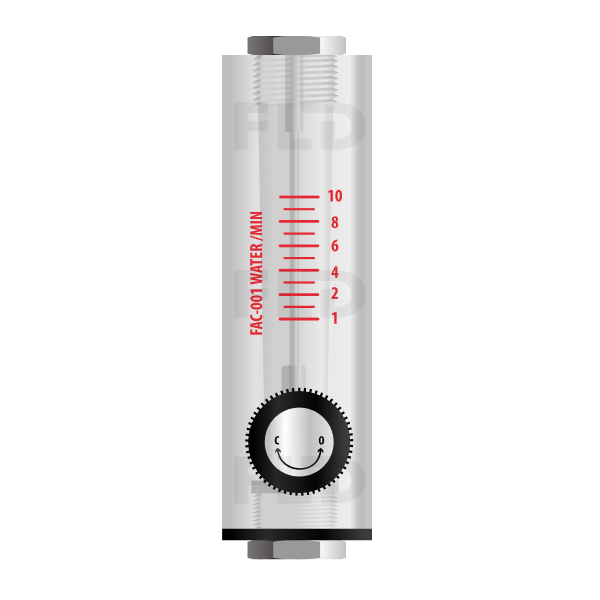

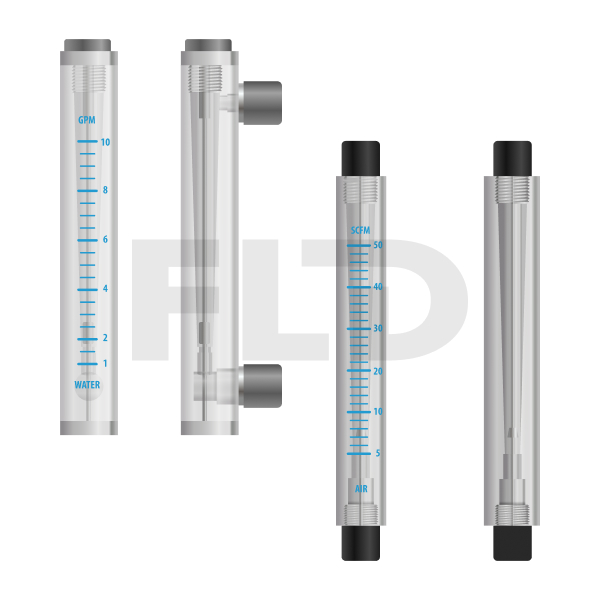

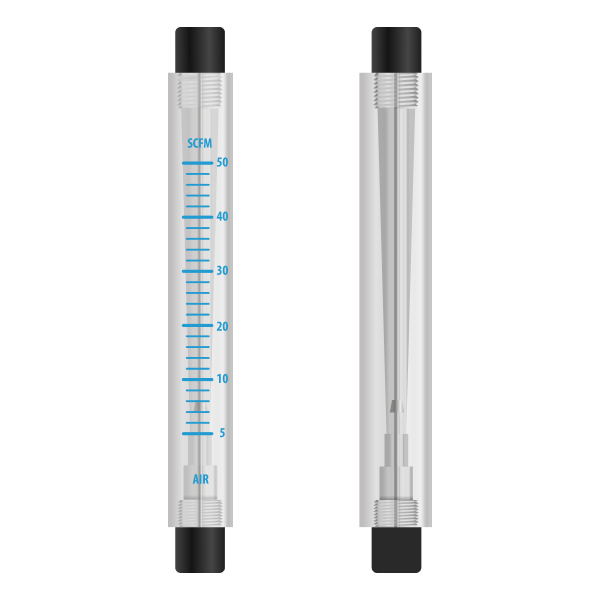

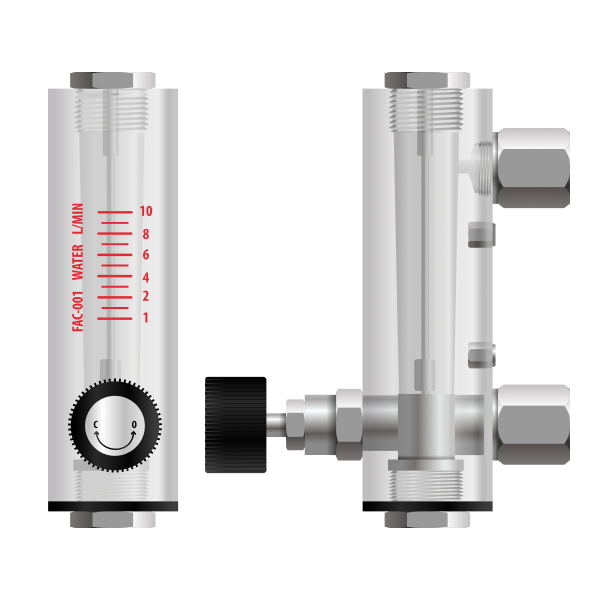

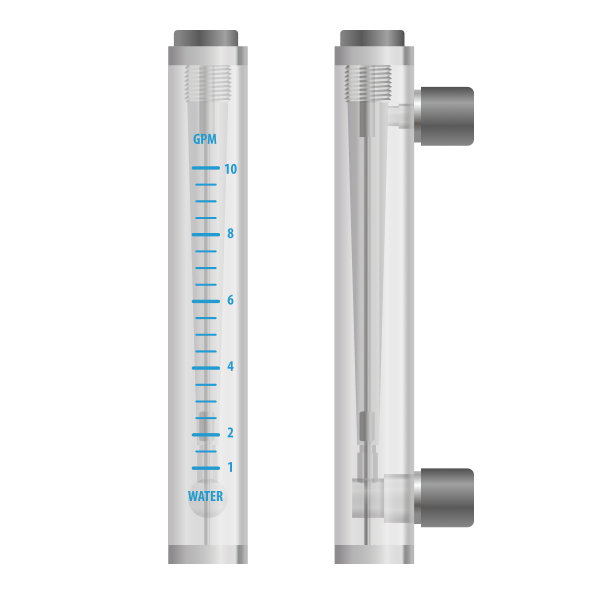

В серии FAC представлены пластиковые расходомеры на воду и воздух. Такая конструкция позволяет подобрать прибор под соответствующую рабочую среду и требуемый диапазон.
Перед заказом необходимо проверить совместимость материала корпуса с условиями процесса. Даже если прибор предназначен для жидкости, это не означает его совместимость с любой химической средой.

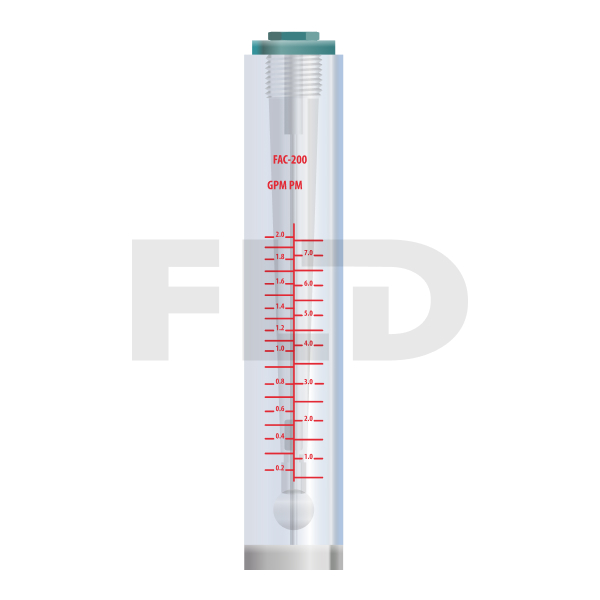

FAC200 представлен на странице отдельной серией поплавкового расходомера. Его конкретные характеристики следует определять по технической информации модели.
При сравнении FAC200 с другими ротаметрами важно учитывать не только внешний размер прибора, но также диапазон расхода, материал, способ подключения и параметры системы.

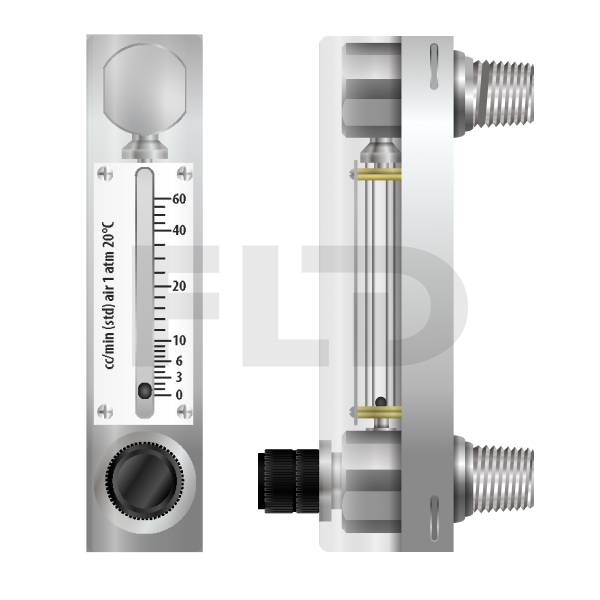

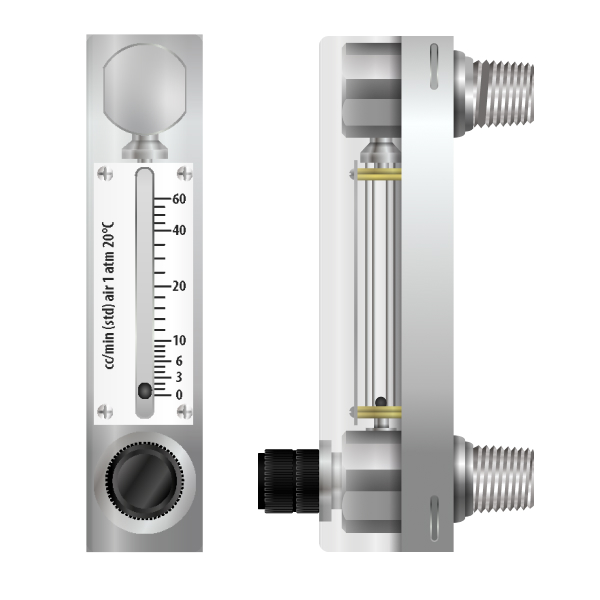

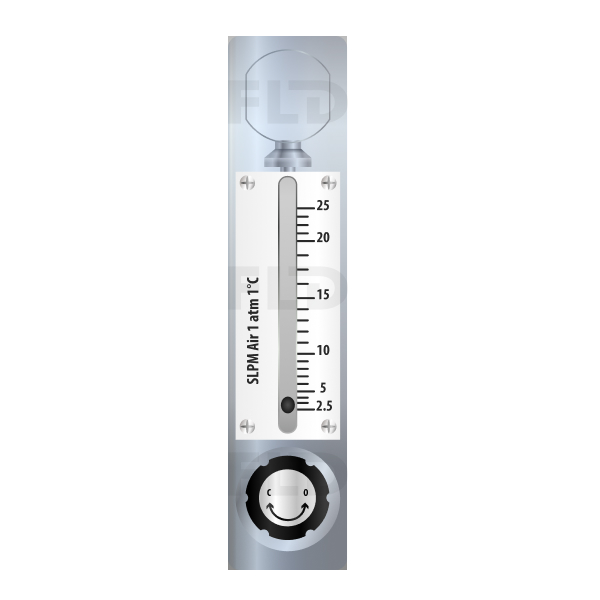

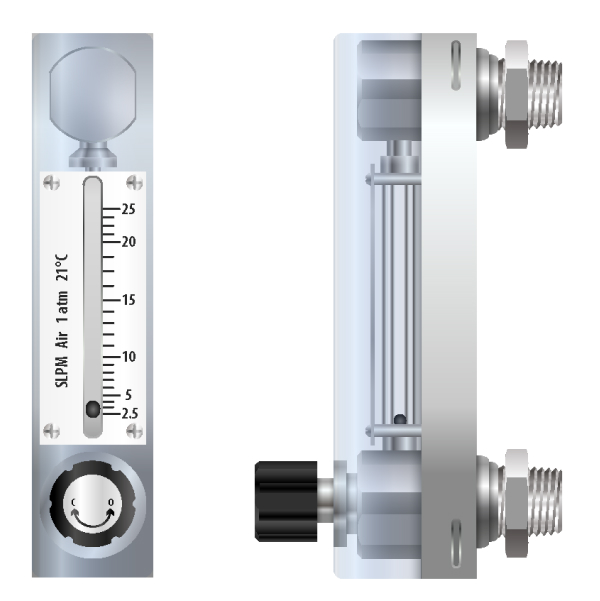

Серия RM представлена исполнениями на воду и воздух. Такие приборы относятся к поплавковым расходомерам и используются для визуального измерения расхода соответствующей среды.
При выборе RM следует ориентироваться на таблицу конфигураций, поскольку доступные диапазоны и другие параметры могут различаться между вариантами.
В этой же товарной группе представлены регуляторы расхода серий RPA1-FP и RPB1-FP.
На странице для RPB1-FP указана мембрана из нержавеющей стали, а для RPA1-FP — мембрана из эластомера.
Регулятор расхода и обычный показывающий ротаметр выполняют разные функции. Ротаметр используется для измерения и визуального контроля потока, тогда как регулятор предназначен для управления расходом в пределах характеристик конкретного исполнения.
Перед выбором поплавкового расходомера рекомендуется сопоставить основные параметры:
Точные значения этих характеристик определяются для конкретной модели. Переносить параметры одного ротаметра на всю серию или товарную категорию не следует.
Давление в системе является одним из важных критериев подбора. Корпус, измерительная трубка и соединения должны быть рассчитаны на соответствующие условия эксплуатации.
Допустимое давление зависит от конструкции выбранного прибора. Значение необходимо проверять в технической информации, а не определять только по внешнему виду или размеру ротаметра.
На возможность применения прибора влияет материал корпуса и деталей, контактирующих с рабочей средой. На странице представлены, в частности, акриловые и пластиковые исполнения.
Для воды и воздуха такие материалы могут использоваться в зависимости от конкретной конфигурации, однако для другой жидкости или газа химическую совместимость следует проверять отдельно.
Если процесс предъявляет специальные требования к материалам, они должны учитываться при выборе модели.
Поплавковые расходомеры применяются там, где требуется контролировать поток рабочей среды непосредственно в технологической или инженерной системе.
Ротаметр может использоваться:
Конкретная область применения зависит от характеристик прибора и условий работы системы.
В составе системы ротаметр позволяет оператору видеть изменение потока по шкале прибора. Это удобно для настройки подачи среды и наблюдения за работой оборудования.
Если требуется передавать информацию в систему автоматизации, необходимо выбирать исполнение, в котором такая возможность предусмотрена конструкцией.
Например, отдельные модели серии DS оснащаются концевыми выключателями, однако наличие и схема их подключения должны проверяться для конкретной конфигурации.
В некоторых проектах может требоваться ротаметр панельного исполнения или возможность установки прибора на панели оборудования.
Если такой способ монтажа предусмотрен проектом, необходимо проверять наличие подходящей конфигурации по документации конкретной серии. Нельзя считать все представленные ротаметры панельными только на основании их конструкции.
Ротаметр относится к поплавковым расходомерам и отличается от электронных приборов принципом измерения. Основным индикатором является положение поплавка в трубке.
Такое решение удобно для задач, где требуется простая визуальная индикация расхода непосредственно на оборудовании.
Если технологический процесс требует другого способа измерения или передачи цифровых данных, может потребоваться расходомер другого типа.
Подбор рекомендуется начинать с параметров процесса. В первую очередь необходимо определить, какая среда проходит через прибор — вода, воздух или другое вещество.
Далее следует определить:
После этого можно сравнивать серии DS, FAC, FAC200 и RM либо рассматривать регуляторы расхода RP, если задача связана не только с измерением, но и с регулированием.
В каталоге FLD представлены поплавковые расходомеры различных исполнений для воды и воздуха. Для каждой серии доступны таблицы конфигураций и техническая информация.
При выборе лучше ориентироваться на конкретную карточку модели, поскольку внутри одной серии характеристики могут различаться.
Цена ротаметра зависит от серии, исполнения, диапазона измерения, материала корпуса и дополнительных функций.
Поэтому корректно сравнивать стоимость после того, как определены необходимые технические параметры. Актуальную цену следует уточнять для выбранной конфигурации.
Для подбора ротаметра желательно указать рабочую среду, требуемый диапазон расхода, давление, способ подключения и условия монтажа.
Если уже известна подходящая серия — DS, FAC, FAC200 или RM — ее можно указать при запросе. Актуальное наличие, цену и возможность поставки следует уточнять для конкретного исполнения.
