Уровнемер — прибор для контроля положения поверхности жидкости или другого материала в резервуаре, емкости либо технологическом оборудовании. Средства измерения уровня применяются в промышленной автоматизации, когда необходимо контролировать заполнение емкости, отслеживать достижение заданной отметки или передавать информацию о состоянии технологического процесса.
Принцип измерения зависит от конструкции прибора. Для разных задач используются поплавковые, гидростатические, емкостные, ультразвуковые, радарные и другие решения. При выборе необходимо учитывать измеряемую среду, диапазон контроля, давление и температуру процесса, способ монтажа и требуемый тип выходного сигнала.
На странице FLD представлены средства измерения уровня различных исполнений, включая серии LXT204, LT204, LXT201, MLG и датчики уровня серии F. Точные технические характеристики следует смотреть в таблице конфигураций и технической информации конкретной модели.
Основная задача прибора — определение уровня жидкости или другого контролируемого материала. В зависимости от устройства измерение может быть непрерывным либо использоваться для сигнализации достижения определенной точки.
Такие приборы позволяют решать несколько задач:
Конкретная функция зависит от выбранной модели. Например, реле уровня предназначено прежде всего для фиксации заданной точки, тогда как непрерывный уровнемер используется для определения текущего положения поверхности среды в диапазоне измерения.
Поплавковый принцип основан на перемещении поплавка вместе с поверхностью жидкости. При изменении уровня положение рабочего элемента меняется, после чего это перемещение используется для индикации или формирования сигнала.

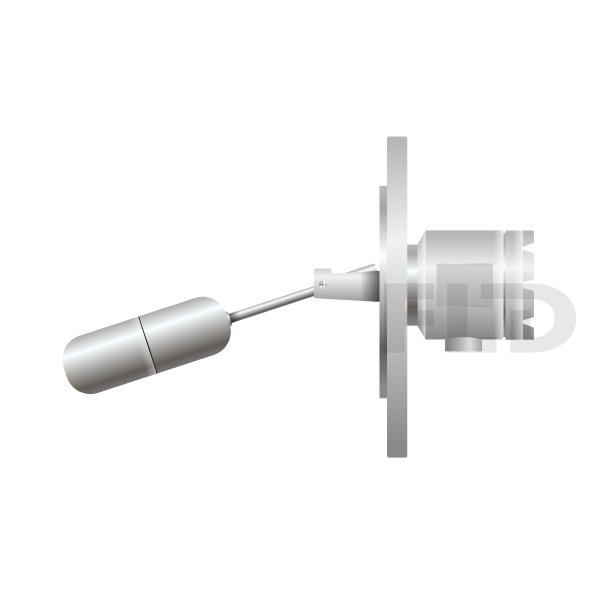

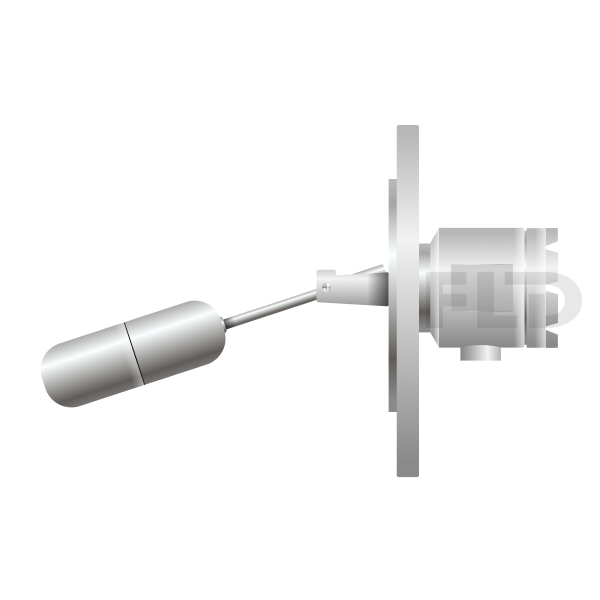

На странице представлены поплавковые реле уровня LXT204, LT204 и LXT201. Для отдельных серий доступны различные исполнения, которые необходимо сравнивать по таблицам конфигураций.
Поплавковые устройства применяются для контроля жидких сред в резервуарах и емкостях. Перед выбором необходимо проверить совместимость материалов прибора с рабочей жидкостью, монтажное положение и другие параметры конкретного исполнения.

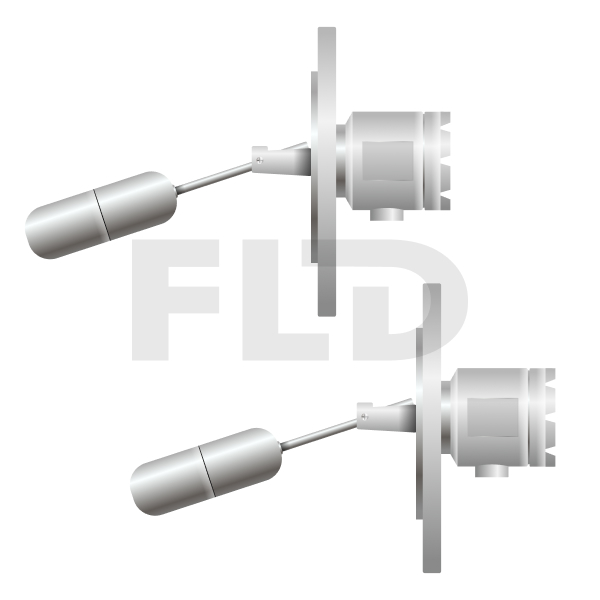

Серия LXT204 представлена вариантами LXT204-E и LXT204-S. Выбор между исполнениями следует выполнять по технической информации и таблице конфигураций производителя.

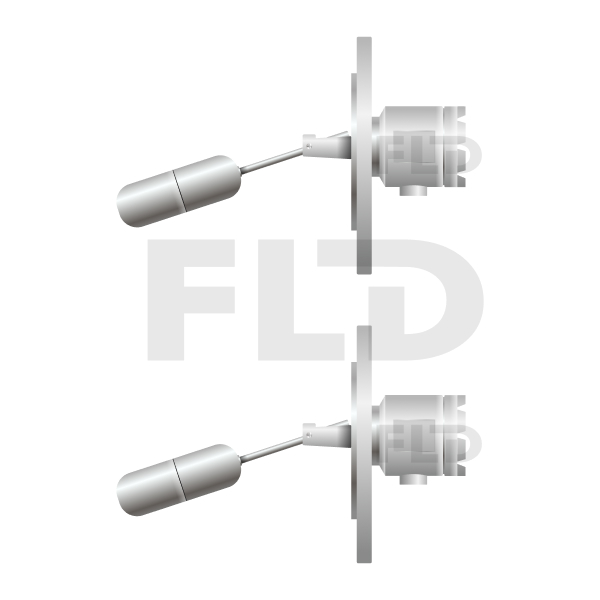

Для LT204 на странице представлены исполнения с одним и двумя микровыключателями. Это позволяет подобрать вариант в зависимости от требуемой схемы сигнализации уровня.
Серия LXT201 представлена стандартным и удлиненным типом. Геометрию и остальные параметры необходимо уточнять по документации выбранной конфигурации.
Отдельным типом оборудования являются средства визуального контроля уровня со смотровым стеклом. На странице в этой группе представлена серия MLG.
Такое устройство позволяет визуально контролировать положение жидкости относительно резервуара. При подборе учитываются способ подключения, рабочая среда и параметры оборудования, на котором устанавливается прибор.
Точные пределы давления, температуры и другие характеристики MLG следует определять по технической документации конкретного исполнения.
В каталоге также представлены датчики уровня серии F. Для их выбора следует использовать техническую информацию модели и учитывать характеристики контролируемой среды и технологического процесса.
Датчик уровня может быть частью системы автоматизации и использоваться для передачи информации о состоянии процесса. Тип сигнала и схема подключения зависят от конкретного исполнения, поэтому эти параметры необходимо проверять перед заказом.
В промышленности используется несколько принципов измерения уровня. Они отличаются способом взаимодействия с контролируемой средой и подходят для разных условий эксплуатации.
Работа поплавкового прибора основана на механическом перемещении поплавка вслед за поверхностью жидкости. Такое решение применяется для сигнализации или измерения уровня в емкостях и резервуарах.
Гидростатический метод связан с измерением давления столба жидкости. Давление зависит от высоты слоя и свойств контролируемой среды, поэтому для расчета уровня необходимо учитывать параметры процесса.
Ультразвуковые приборы относятся к бесконтактным средствам измерения. Для определения расстояния используется распространение акустического сигнала между датчиком и поверхностью материала.
При подборе такого оборудования учитываются геометрия резервуара, свойства среды и условия, способные влиять на распространение сигнала.
Радарный принцип также позволяет выполнять бесконтактное измерение. Расстояние до поверхности определяется с использованием электромагнитного сигнала.
Характеристики радарного уровнемера и возможность его применения при конкретном давлении, температуре или составе среды необходимо проверять по документации выбранной модели.
Емкостные приборы используют изменение электрической емкости измерительной системы при изменении положения контролируемого материала. На результат могут влиять свойства самой среды, поэтому при подборе необходимо учитывать параметры вещества.
Вибрационные устройства чаще применяются как сигнализаторы предельного уровня. Рабочий элемент изменяет характер колебаний при контакте с контролируемой средой, что используется для формирования сигнала.
Перед выбором оборудования важно определить, какая именно задача должна решаться.
Эти задачи требуют разных конструкций. Поэтому обычное реле уровня и прибор непрерывного измерения не следует считать взаимозаменяемыми только потому, что оба используются для контроля заполнения резервуара.
Подбор начинается с анализа технологического процесса. В первую очередь необходимо определить, что именно требуется измерять и в каких условиях будет работать прибор.
К основным параметрам выбора относятся:
Значения этих характеристик нельзя задавать одинаковыми для всей категории: допустимое давление, температура и точность зависят от конкретной модели и исполнения.
При контроле уровня жидкости большое значение имеют ее физические и химические свойства. Вода, масла, нефтепродукты и химические растворы могут предъявлять разные требования к материалам датчика и принципу измерения.
Кроме состава жидкости, при выборе учитывают наличие перемешивания, колебаний поверхности и конструктивных элементов внутри резервуара. Эти особенности могут влиять на работу отдельных типов приборов.
Если оборудование устанавливается вместо существующего датчика, полезно знать не только размеры подключения, но и принцип действия старого устройства, рабочий диапазон и схему подключения.
Средства измерения уровня применяются как самостоятельные приборы либо как элементы автоматизированной системы управления. Сигнал от устройства может использоваться для индикации, аварийного оповещения или управления технологическим оборудованием.
Например, реле может использоваться для фиксации достижения определенной отметки. Дальнейшая логика — включение или отключение оборудования, формирование аварийного сигнала либо другое действие — задается системой управления.
Способ подключения зависит от конкретного прибора, поэтому перед интеграцией необходимо изучить его электрическую схему и техническую документацию.
Способ установки определяется конструкцией уровнемера и резервуара. Возможны различные варианты подключения, однако применять конкретный фланец, резьбу или другое присоединение можно только в том случае, если оно предусмотрено выбранным исполнением.
При монтаже необходимо учитывать:
Для бесконтактных приборов дополнительно важно учитывать пространство между датчиком и поверхностью измеряемого материала.
Требуемая точность определяется задачей. Для сигнализации предельного уровня и непрерывного технологического измерения требования могут значительно различаться.
Поэтому выбирать прибор только по принципу действия недостаточно. Значение точности, диапазон, повторяемость и другие метрологические характеристики следует проверять в технической информации конкретной модели.
Если измерение выполняется в закрытом резервуаре, необходимо учитывать рабочее давление процесса. Допустимые значения определяются конструкцией самого прибора и его присоединения.
То же относится к температуре. Нельзя считать любой поплавковый, гидростатический или радарный прибор пригодным для высокой температуры без проверки характеристик выбранного исполнения.
Для предварительного подбора удобно подготовить основные данные о процессе:
После этого можно сравнить доступные серии по таблицам конфигураций и технической информации.
В каталоге FLD можно подобрать средства измерения и сигнализации уровня для различных промышленных задач. На страницах серий доступны таблицы конфигураций и техническая информация, которые помогают сравнить исполнения и выбрать оборудование под параметры конкретного процесса.
При запросе рекомендуется указать тип контролируемой среды, параметры резервуара, требуемый диапазон, давление, температуру и способ подключения. Если уже известна серия или модель — например, LXT204, LT204, LXT201, MLG или датчик уровня серии F, — ее также следует указать при обращении.
Стоимость и возможность поставки необходимо уточнять для конкретной выбранной конфигурации.
