Защитные гильзы для средств измерения температуры
Защитная гильза — элемент измерительного узла, который используется при установке датчиков и других средств измерения температуры в технологическое оборудование и трубопроводы. Гильза отделяет чувствительную часть прибора от непосредственного воздействия рабочей среды и подбирается с учетом условий конкретного процесса.
В каталоге FLD представлены два основных типа защитных гильз: фланцевые и резьбовые. К фланцевым относятся серии BSF, BTF, BLF и BTLF, к резьбовым — BST и BLT. Для каждой серии предусмотрены таблицы конфигураций и техническая информация, по которым следует определять характеристики конкретного исполнения.
Для чего нужна защитная гильза
При непосредственной установке температурного датчика его чувствительный элемент может контактировать с рабочей средой. Защитная гильза создает промежуточную оболочку между прибором и процессом и тем самым позволяет подобрать конструкцию измерительного узла с учетом температуры, давления, материала среды и способа монтажа.
Применение гильзы также позволяет рассматривать температурный датчик и процессное присоединение как отдельные элементы узла. Это особенно важно при промышленном монтаже, где геометрия и материалы должны соответствовать характеристикам оборудования.
Конкретные защитные свойства зависят от конструкции изделия. Нельзя считать любую гильзу универсально подходящей для высокой температуры, давления или химически активной среды — допустимые условия необходимо проверять в технической документации выбранной модели.

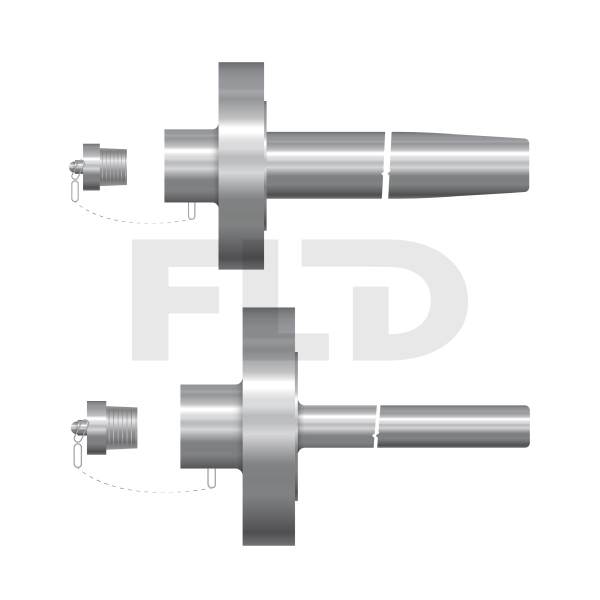

Фланцевые защитные гильзы

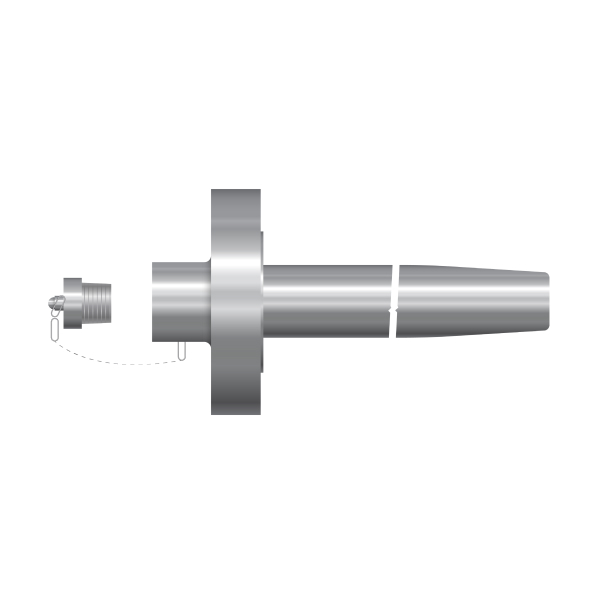

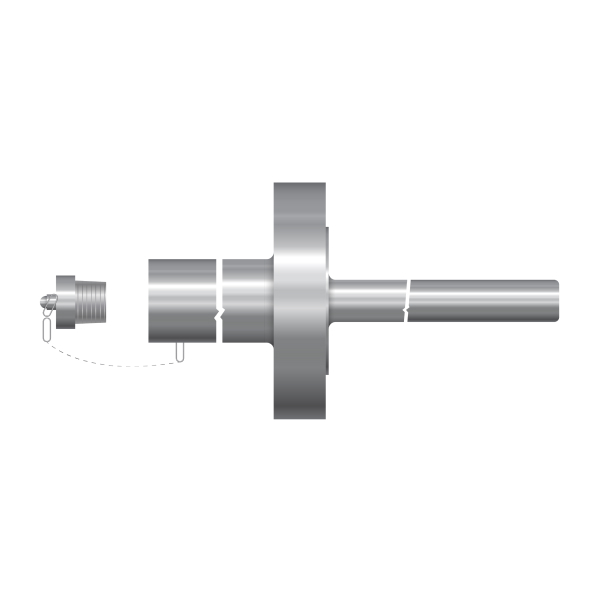

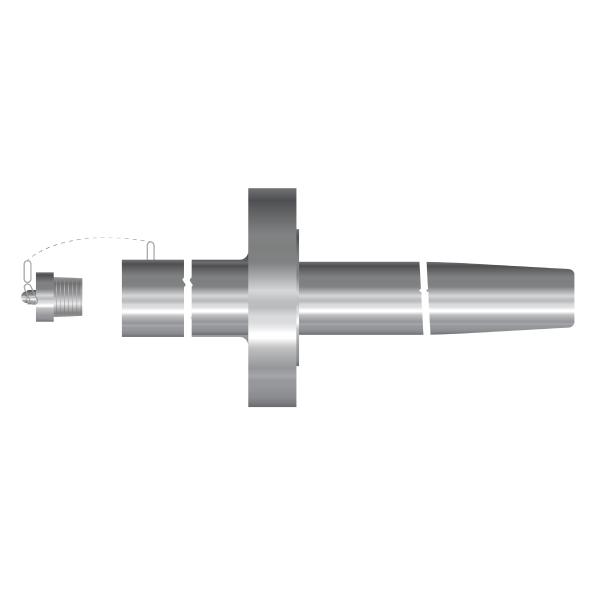

Фланцевый тип используется там, где конструкцией оборудования предусмотрено соответствующее присоединение. На странице FLD в этой категории представлены модели BSF, BTF, BLF и BTLF.
При подборе фланцевой гильзы необходимо сопоставить исполнение изделия с ответной частью технологического оборудования. Значение имеют не только размеры, но и конструкция присоединения, материал и параметры процесса.
Разные модели одной группы могут отличаться геометрией и доступными вариантами конфигурации, поэтому окончательный выбор следует выполнять по технической информации конкретной серии.
Резьбовые защитные гильзы

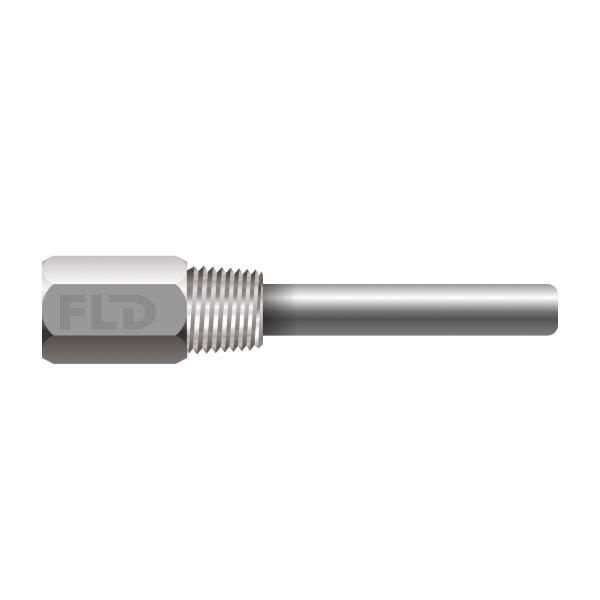

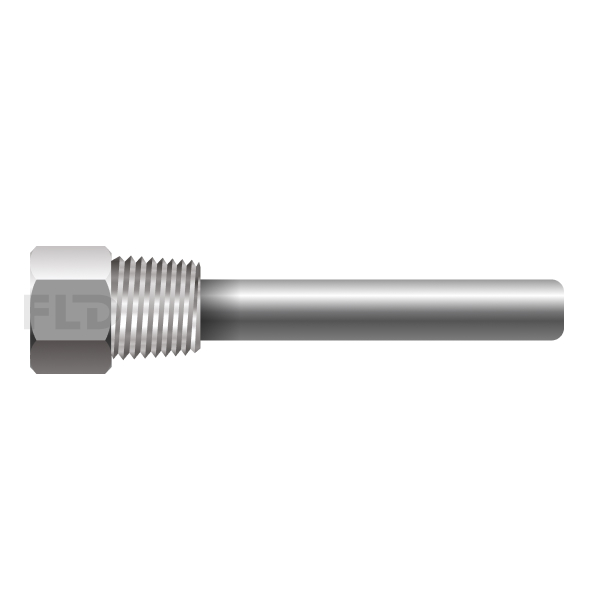

Резьбовые гильзы устанавливаются с помощью резьбового присоединения. В каталоге представлены серии BST и BLT.
Такой вариант удобен в системах, где соответствующая резьба уже предусмотрена конструкцией трубопровода, емкости или другого оборудования. Тип и размер резьбового соединения необходимо проверять для выбранного исполнения.
При замене существующей защитной гильзы следует учитывать не только резьбу, но и рабочую длину, наружный диаметр, материал и совместимость с устанавливаемым датчиком температуры.
Длина защитной гильзы
Длина относится к основным характеристикам изделия. Она определяет положение чувствительной части температурного прибора относительно стенки трубопровода или оборудования.
Размеры в конфигурации могут указываться в мм. Для правильного выбора важно учитывать не только общую длину изделия, но именно те размерные параметры, которые используются производителем в обозначении конкретной модели.
Слишком короткое или неподходящее по геометрии исполнение может не соответствовать конструкции измерительного узла. Поэтому при подборе желательно использовать чертеж, спецификацию или параметры заменяемой гильзы.
Диаметр и геометрические параметры
Диаметр защитной части также влияет на совместимость с температурным датчиком и монтажным узлом. Значение необходимо выбирать вместе с длиной и типом присоединения.
При подборе защитной гильзы рекомендуется определить:
- тип исполнения — фланцевый или резьбовой;
- серию изделия;
- необходимую длину в мм;
- диаметр защитной части;
- материал;
- параметры подключения;
- рабочую температуру процесса;
- другие ограничения по условиям эксплуатации, указанные в технической документации.
Материал защитной гильзы
Материал является одним из ключевых параметров выбора. Защитная часть контактирует с рабочей средой, поэтому используемая сталь или другой материал должны соответствовать условиям эксплуатации.
В промышленной измерительной технике применяются различные марки стали, включая нержавеющие исполнения. Однако конкретную марку материала необходимо проверять в таблице конфигураций выбранной модели, а не переносить характеристики одной гильзы на всю категорию.
При выборе материала учитываются свойства среды, температура, механические условия и требования технологической документации.
Рабочая температура
Защитные гильзы относятся к оборудованию для средств измерения температуры, поэтому температурные условия являются одним из основных факторов подбора.
Допустимая температура определяется материалом, геометрией и конструкцией конкретного изделия. Универсального температурного диапазона для всех серий BSF, BTF, BLF, BTLF, BST и BLT нет — его следует проверять для нужного исполнения.
Важно учитывать не только температуру окружающего воздуха, но прежде всего температуру технологической среды в точке установки измерительного прибора.
Условия эксплуатации
Перед выбором гильзы необходимо определить условия, в которых будет работать измерительный узел. Один и тот же тип изделия может быть представлен несколькими конфигурациями для разных задач.
При подборе учитывают свойства рабочей среды, температуру, конструкцию оборудования, способ монтажа и геометрические параметры. Если процесс работает под давлением, соответствие защитной гильзы этим условиям также должно подтверждаться характеристиками выбранного исполнения.
Для ответственных измерительных узлов параметры желательно определять по проектной документации, а при замене — по обозначению установленной ранее детали.
Монтаж защитной гильзы
Способ монтажа зависит прежде всего от типа присоединения. Фланцевая защитная гильза устанавливается в соответствующий фланцевый узел, резьбовая — в подготовленное резьбовое соединение.
Перед монтажом необходимо проверить совместимость размеров и убедиться, что выбранная гильза подходит к устанавливаемому температурному прибору. Особое значение имеют длина погружной части, диаметр и присоединительные параметры.
Ориентация и другие требования к установке определяются конструкцией конкретного оборудования и должны соответствовать технической документации.
Как подобрать защитную гильзу
Начать подбор лучше с определения типа присоединения. Если технологический узел рассчитан на фланцевое подключение, следует сравнивать серии BSF, BTF, BLF и BTLF. Для резьбового подключения доступны BST и BLT.
Следующий этап — определение геометрии: длины и диаметра. После этого сопоставляются материал, характеристики процесса и конструкция устанавливаемого датчика температуры.
Если гильза приобретается для замены существующего изделия, полезно предоставить обозначение старой модели или ее основные размеры. Это снижает риск выбора внешне похожего, но несовместимого исполнения.
Характеристики защитных гильз
На страницах серий FLD предусмотрены вкладки «Таблица конфигураций» и «Техническая информация». Именно по ним следует проверять точные характеристики изделия.
В зависимости от модели могут различаться тип присоединения, длина, диаметр, материал и другие параметры. Поэтому название серии является только первым этапом подбора — окончательная конфигурация формируется по требованиям конкретного измерительного узла.
Цена защитной гильзы
Цена зависит от выбранной серии и конфигурации. На стоимость могут влиять тип присоединения, размеры, материал и другие характеристики исполнения.
Поэтому корректнее сначала определить технические параметры, а затем уточнять цену конкретной защитной гильзы. Сравнивать стоимость разных моделей без учета их характеристик не всегда правильно.
Купить защитные гильзы в FLD
В каталоге FLD можно подобрать фланцевые и резьбовые защитные гильзы для средств измерения температуры. Представлены фланцевые серии BSF, BTF, BLF, BTLF и резьбовые BST, BLT.
Чтобы купить защитную гильзу подходящего исполнения, при запросе желательно указать тип присоединения, размеры, материал, параметры процесса и модель температурного прибора, с которым она будет использоваться.
Актуальную цену и возможность поставки следует уточнять для выбранной конфигурации.
